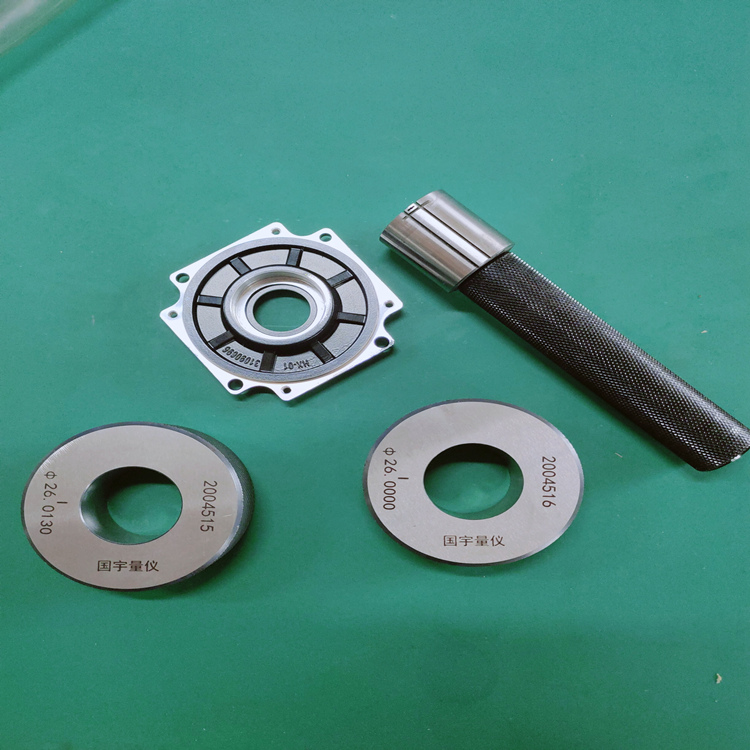

矩形噴嘴氣內測校內徑測頭

適用于被測產品孔深較淺的產品

可根據客戶要求定制非標檢具

孔徑氣動測頭噴嘴形狀與尺寸的選擇孔徑氣動測頭噴嘴形狀通常有如圖1所示的普通圓噴嘴、矩形噴嘴、擋板式噴嘴和球噴嘴等四種

。依據是被測工件結構特點、孔徑公差要求以及氣動測量方式等具體要求，可選擇不同的噴嘴形狀。優先選用圖1a所示的普通圓噴嘴；當內孔直徑＞20mm時，可以選用圖1b所示的矩形噴嘴；當測量內孔表面比較粗糙、直徑較大時，可采用圖1c所示的擋板式噴嘴；當測量一些形狀特殊的內孔如錐孔直徑，或有特殊要求的內孔直徑時，可選用圖1d所示的球噴嘴。圖1孔徑氣動測頭噴嘴形狀一般選噴嘴孔徑為2mm，因?yàn)闅鈩?dòng)量儀的特性是按此設計的。對于較小被測孔徑，可根據測頭的直徑D
